工作原理
光電直讀表字輪與普通字輪不同，在字輪中間制作了3個一定角度的透光孔，光線通過過光孔可以從字輪的一側透射到字輪的另一側。在個十百千位各個字輪的兩側，分別安裝1組光電管，每組光電管由5個發光管和5個接收管組成。發光管及接收管的位置安裝好是固定的，當字輪轉動時，字輪過光孔的角度產生變化，相應發光管發出的光線透過輪照射到字輪另一側的數量和位置隨著發生變化。即在字輪處于0-9各個讀數上，光線透過字輪的照射到的字輪另側的數量及位置都不同，依據這個原理進行編碼，再經譯碼讀出水表的數據。采用三孔透光碼盤，精度高，每一個數字都對應特定的位置編碼，可以準確識別從 0 到 9 的十個數字。

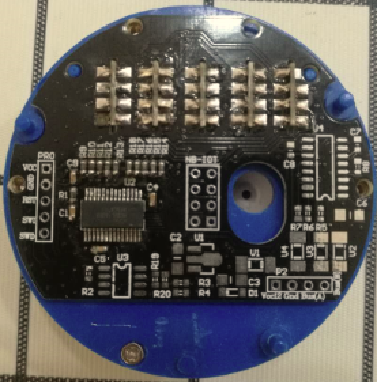

本演示板基于HC32L130E8PA_TSSOP28，華大半導體針對低功耗和低成本應用而開發的高集成度32位嵌入式微控制器。HC32L13X系列搭載了Cortex-M0+ 處理器，SRAM內存和片上閃存。還包含諸多豐富的外設功能如：各種定時器、RTC時鐘A/D轉換器和各種通訊接口I2C、 SPI、 LPUART 等。
產品特點
1.直讀光電轉換，直接可靠，不受時間和環境而出現判讀困難和誤碼。系統數據與基表數據完全相同，真正的達到零誤差實現抄表。
2.直讀表計電子部分與表計內的計數器運動裝置沒有機器接觸，不影響原有計量靈敏度。
3.直接讀取表計的窗口示值，不累計脈沖數，沒有沒有累計誤差，不需設置表底數、表常數等參數，無需存儲數據，真正實現了可靠“讀表”。
4.平時無需供電，只需在抄表瞬間供電，故障率和功耗低，使用壽命長。
5.不受外界磁場和回流的影響，光電傳感器平時不工作也不通電，不受系統是否發生過斷電、故障或干擾甚至雷電的影響。
6.每個表計有屬于本表的唯一地址編碼，方便管理維護。
7.多協議支持（ JC/T188 或客戶自定義協議） 。
